빨대나 파이프처럼 가운데가 비어 있는 원통을 바라보면 두 종류의 원을 발견할 수 있다.
하나는 물체의 가장 바깥쪽을 이루는 원이고, 다른 하나는 안쪽의 빈 공간을 이루는 원이다.
두 원의 크기는 서로 다르다.
파이프의 바깥쪽 끝에서 반대편 바깥쪽 끝까지 측정하면 외경이 되고, 안쪽 벽에서 반대편 안쪽 벽까지 측정하면 내경이 된다.
처음에는 둘 다 지름이므로 같은 방식으로 측정할 수 있을 것처럼 생각하기 쉽다.
하지만 실제로 버니어 캘리퍼스를 사용해 보면 외경과 내경은 서로 다른 부분으로 측정한다.

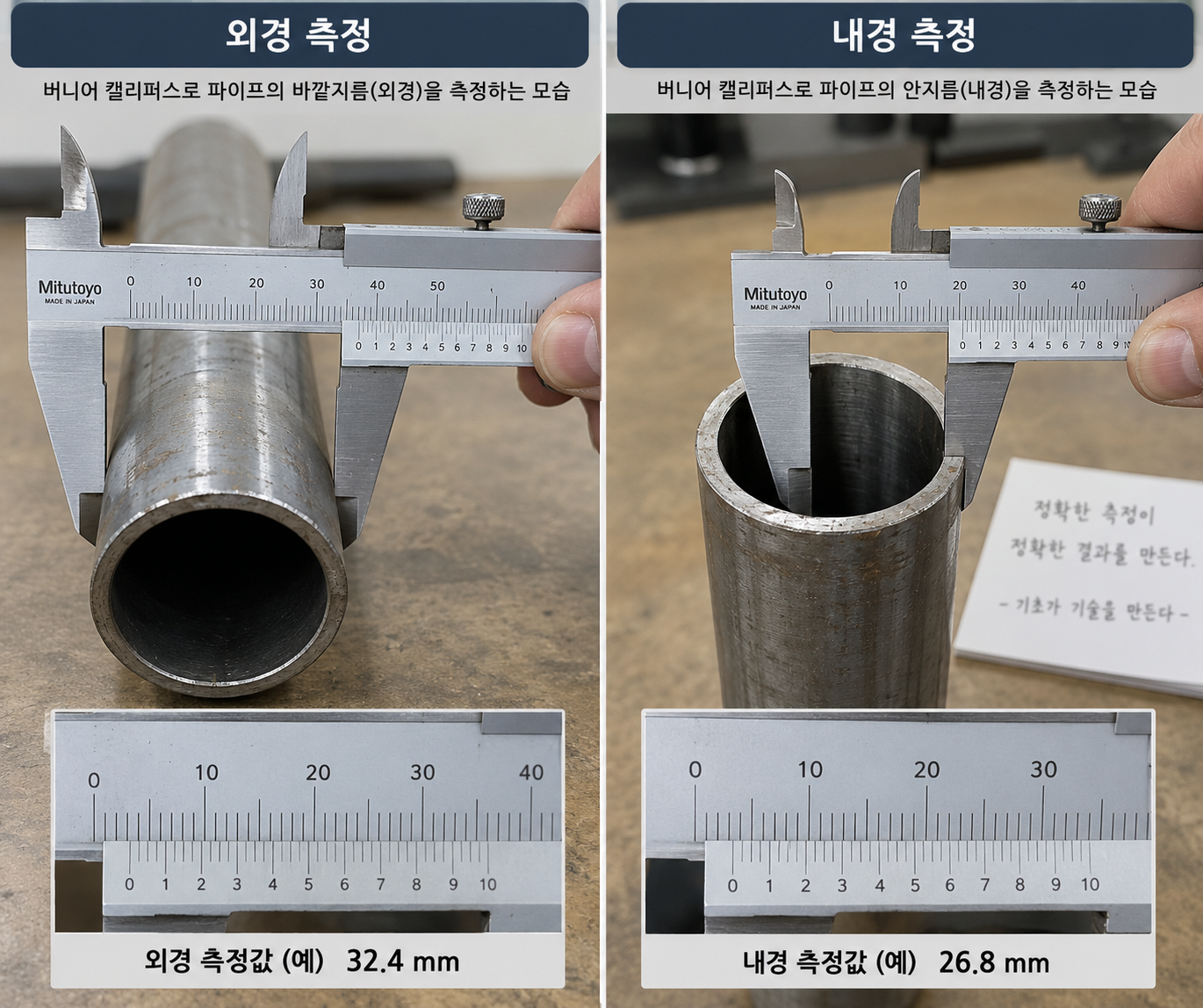

외경을 측정할 때는 아래쪽의 비교적 큰 조가 물체를 바깥에서 감싸듯 접촉한다. 반대로 내경을 측정할 때는 위쪽에 있는 작은 조를 구멍 안으로 넣은 뒤 양쪽으로 벌려 내부 벽에 접촉시킨다.
왜 굳이 이렇게 반대되는 구조가 필요할까?
그 이유를 이해하려면 단순히 눈금을 읽는 방법보다 측정하려는 두 지점에 도구가 어떻게 접촉하는지부터 살펴보는 것이 좋다.
외경은 바깥에서 안쪽으로 접촉한다
먼저 외경을 생각해 보자.
원통형 막대 하나가 있다고 가정하면 외경은 원의 한쪽 바깥 표면에서 중심을 지나 반대편 바깥 표면까지의 거리다.
일반 자를 이용해도 대략적인 지름을 확인할 수 있다.
하지만 둥근 물체를 자 위에 올려놓으면 정확히 어느 지점이 원의 가장 넓은 부분인지 눈으로 판단해야 한다. 물체가 조금 움직이거나 보는 방향이 달라지면 읽는 값도 달라질 수 있다.
캘리퍼스의 외측 측정 조는 이 문제를 다른 방식으로 해결한다.
두 조를 충분히 벌린 상태에서 측정할 원통을 사이에 넣고, 조를 천천히 닫아 양쪽 표면에 접촉시킨다.
즉, 측정면이 물체의 바깥쪽에서 안쪽 방향으로 접근한다.
양쪽 측정면이 원통의 서로 반대쪽에 접촉했을 때 두 측정면 사이의 거리를 읽으면 외경을 확인할 수 있다.
이때 중요한 것은 무조건 조를 꽉 닫는 것이 아니다.
측정면이 대상에 안정적으로 접촉할 정도로 맞추는 것이 중요하다. 측정 대상이 부드러운 재질이라면 과도한 힘을 가했을 때 물체가 변형될 수도 있다.
측정도구는 물체의 크기를 확인해야 하는데, 측정하는 과정에서 물체의 크기 자체를 바꿔 버린다면 원하는 값을 얻기 어려워진다.
내경은 왜 조를 바깥쪽으로 벌려야 할까
내경 측정은 외경과 반대다.
파이프의 구멍 크기를 측정한다고 생각해 보자.
우리가 알고 싶은 거리는 한쪽 내부 벽에서 반대편 내부 벽까지다.
따라서 측정면도 구멍 안쪽에 들어가야 한다.
버니어 캘리퍼스 위쪽에 있는 작은 조가 이러한 역할을 한다.
먼저 조가 서로 가까운 상태에서 구멍 안쪽으로 넣는다. 그다음 슬라이더를 움직여 두 조를 바깥 방향으로 벌린다.
양쪽 조의 바깥 측정면이 각각 구멍의 내부 벽에 닿으면 그 사이의 거리를 읽는다.
외경 측정에서는 두 측정면이 물체를 바깥에서 감싸며 가까워졌다면, 내경 측정에서는 구멍 안에서 양쪽 벽을 향해 멀어지는 셈이다.
이 차이를 알고 나면 캘리퍼스에 왜 크고 작은 두 종류의 조가 있는지 이해하기 쉬워진다.
단순히 모양을 다르게 만든 것이 아니라 측정하려는 표면이 물체의 바깥쪽에 있는지 안쪽에 있는지에 따라 필요한 접촉 방향이 다르기 때문이다.
지름은 아무 방향에서나 측정해도 같은 값일까
완벽한 원이라면 중심을 지나가는 지름은 어느 방향에서 측정하더라도 같다.
하지만 실제 물체가 언제나 완벽한 원이라고 볼 수는 없다.
예를 들어 플라스틱 관이 한쪽 방향으로 눌려 약간 타원형이 되었다고 생각해 보자.
가로 방향으로 측정한 외경과 세로 방향으로 측정한 외경이 서로 다르게 나올 수 있다.
이때 한 번 측정한 숫자만 보고 ‘이 파이프의 외경은 정확히 이 값이다’라고 생각하면 물체의 실제 형태를 충분히 파악하지 못할 수 있다.
직접 원통형 물체를 측정할 때도 이 부분을 확인해 볼 수 있다.
한 방향에서 외경을 측정한 다음 물체나 캘리퍼스의 방향을 조금 돌려 다시 측정해 보는 것이다.
값이 거의 비슷하게 반복된다면 단면이 비교적 원형에 가깝다고 볼 수 있다.
반대로 방향에 따라 차이가 나타난다면 물체 자체의 형상이나 측정 방법을 확인해 볼 필요가 있다.
내경도 마찬가지다.
구멍이 완벽한 원이 아니거나 가공 상태가 일정하지 않다면 방향에 따라 측정값이 달라질 수 있다.
이 때문에 정밀하게 원형 형상을 확인하는 작업에서는 한 방향의 지름만 측정하는 것보다 여러 방향을 비교하는 것이 더 많은 정보를 제공한다.
가장 큰 값을 찾는 과정이 필요한 경우
원통의 외경을 캘리퍼스로 측정할 때는 측정면이 지름을 제대로 지나고 있는지도 중요하다.
원의 중심에서 벗어난 위치를 측정하면 어떻게 될까?
원을 가로지르는 선 가운데 중심을 지나지 않는 선분을 현이라고 한다. 같은 원에서 중심을 통과하는 지름은 가장 긴 현이다.
따라서 측정면이 원의 중심을 제대로 가로지르지 못하면 실제 지름보다 작은 거리를 측정할 수 있다.
이 원리는 실제 측정에서도 도움이 된다.
원통형 물체의 외경을 측정하면서 캘리퍼스를 아주 조금 움직여 보면 숫자가 변하는 것을 확인할 수 있다. 적절한 위치를 찾는 과정에서 최대가 되는 지점을 살펴보면 중심을 지나는 지름에 가까운 위치를 찾는 데 도움이 된다.
내경에서는 상황을 조금 다르게 생각해야 한다.
구멍 내부에서 내측 조를 벌린 상태로 측정할 때 조가 기울거나 측정 위치가 적절하지 않으면 실제 지름과 다른 값을 얻을 수 있다.
따라서 내경 측정에서도 도구의 방향과 위치를 확인하면서 측정해야 한다.
단순히 양쪽 벽에 닿았다는 사실만으로 원하는 지름을 측정했다고 단정하기 어려운 이유다.
내경 측정이 외경보다 까다롭게 느껴지는 이유
직접 캘리퍼스를 사용해 보면 작은 구멍의 내경 측정이 외경 측정보다 까다롭게 느껴질 때가 있다.
외경은 측정 대상의 바깥쪽을 눈으로 확인하면서 조를 맞출 수 있다.
반면 내경은 측정면이 구멍 안쪽에 들어가 있기 때문에 정확히 어느 부분에 접촉하고 있는지 눈으로 확인하기 어려울 수 있다.
구멍의 깊이가 깊을수록 이러한 특징은 더 분명해진다.
또 구멍 입구에 모따기나 둥근 부분이 있다면 입구 바로 끝에서 측정한 값과 조금 안쪽에서 측정한 값이 달라질 수도 있다.
예를 들어 구멍 입구가 안쪽으로 갈수록 좁아지는 형태라면 측정 깊이에 따라 내경이 달라지는 것이 자연스럽다.
따라서 내경을 측정할 때는 단순히 ‘구멍에 조를 넣었다’는 것만으로는 부족하다.
어느 깊이에서, 어느 방향으로, 어떤 위치를 측정했는지를 함께 생각해야 한다.
이것은 앞선 글에서 깊이 측정을 살펴볼 때 등장했던 ‘측정 위치를 명확하게 정해야 한다’는 원칙과도 연결된다.
파이프 두께는 외경과 내경으로 알 수 있을까
외경과 내경을 모두 측정하면 파이프 벽의 두께를 생각해 볼 수 있다.
단면이 이상적인 원이고 벽의 두께가 전체적으로 균일하며 안쪽과 바깥쪽 원의 중심이 같다고 가정해 보자.
외경을 D, 내경을 d라고 하면 한쪽 벽의 두께 t는 다음과 같은 관계로 구할 수 있다.
t = (D - d) ÷ 2
왜 2로 나눌까?
외경과 내경의 차이에는 한쪽 벽의 두께뿐 아니라 반대쪽 벽의 두께도 함께 포함되어 있기 때문이다.
예를 들어 외경과 내경의 차이가 4mm라면 이상적인 조건에서는 한쪽 벽 두께가 2mm가 되는 식이다.
하지만 실제 물체에서는 이 계산값이 모든 위치의 실제 벽 두께를 의미한다고 단정할 수 없다.
파이프의 안쪽 구멍이 중심에서 조금 벗어나 있거나 벽의 두께가 위치마다 다르다면 한쪽은 두껍고 반대쪽은 얇을 수 있다.
이 경우 외경과 내경의 차이로 계산한 값은 실제 특정 위치의 벽 두께와 다를 수 있다.
측정값을 계산에 이용할 때는 어떤 형태를 가정하고 있는지도 함께 알아야 하는 이유다.
측정면에 이물질이 있으면 외경과 내경은 어떻게 달라질까
외경과 내경을 비교하다 보면 재미있는 차이를 하나 더 발견할 수 있다.
측정면과 대상 사이에 이물질이 있을 때 나타나는 영향이다.
외경을 측정하면서 물체 표면에 작은 이물질이 붙어 있다고 생각해 보자.
캘리퍼스의 측정면은 실제 표면이 아니라 이물질 위에 닿을 수 있다. 그러면 물체가 실제보다 조금 더 크게 측정될 가능성이 있다.
반대로 내경에서는 내부 벽에 이물질이나 돌출된 부분이 있으면 두 내측 측정면이 충분히 벌어지지 못할 수 있다. 이 경우 해당 위치에서는 실제 기본 형상보다 작은 값이 나타날 가능성이 있다.
물론 실제 영향은 이물질의 위치와 크기, 측정 방식에 따라 달라진다.
중요한 점은 측정도구가 물체의 ‘이상적인 표면’을 읽는 것이 아니라 실제로 접촉한 두 지점 사이의 거리를 읽는다는 사실이다.
따라서 정밀한 치수를 확인해야 한다면 측정 대상과 측정면의 상태를 살펴보는 과정이 필요하다.
반복 측정을 해보면 물체와 측정 방법을 구분하기 쉬워진다
같은 물체에서 서로 다른 값이 나왔을 때 가장 먼저 드는 생각은 측정도구가 정확하지 않은 것 아닐까 하는 의문일 수 있다.
하지만 차이의 원인은 여러 가지다.
그래서 같은 조건에서 반복해서 측정해 보는 방법이 유용하다.
예를 들어 원통의 외경을 같은 위치와 같은 방향에서 세 번 정도 측정해 볼 수 있다.
값이 계속 비슷하게 나온다면 그 조건에서는 비교적 일관되게 측정하고 있다는 의미로 볼 수 있다.
그다음 측정 방향을 90도 정도 바꿔 다시 확인한다.
이번에는 반복 측정값은 서로 비슷하지만 앞선 방향의 값과 차이가 난다면 물체 단면의 형상이 완벽한 원이 아닐 가능성을 생각해 볼 수 있다.
측정 위치를 길이 방향으로 옮겨 보는 방법도 있다.
원통의 앞쪽과 가운데, 뒤쪽의 외경이 서로 다르다면 물체가 길이 방향으로 일정하지 않을 수 있다.
이처럼 반복 측정은 단순히 평균을 내기 위한 과정만은 아니다.
측정값의 차이가 도구를 사용하는 과정에서 생기는지, 대상 자체의 형상 차이에서 생기는지 살펴볼 수 있는 단서가 된다.
디지털 캘리퍼스도 접촉 원리는 같다
디지털 캘리퍼스를 사용하면 외경이나 내경이 화면에 숫자로 바로 나타난다.
아날로그 버니어 눈금을 읽는 것보다 편하게 느껴질 수 있다.
하지만 측정 원리의 중요한 부분은 달라지지 않는다.
외경을 측정할 때는 외측 측정면이 물체의 바깥 표면에 올바르게 접촉해야 하고, 내경에서는 내측 측정면이 구멍 내부의 원하는 위치에 접촉해야 한다.
캘리퍼스가 기울어져 있거나 잘못된 위치를 측정하고 있다면 디지털 화면은 그 상태에서 얻어진 값을 표시한다.
숫자가 소수점까지 선명하게 나타난다고 해서 측정 대상의 ‘진짜 값’을 자동으로 찾아주는 것은 아니다.
이 점은 디지털 측정도구를 사용할 때 특히 기억해 둘 만하다.
표시되는 자릿수와 실제 측정의 신뢰성은 같은 개념이 아니기 때문이다.
도구의 사양뿐 아니라 측정 위치, 접촉 상태, 측정 대상의 형태와 사용 방법까지 함께 고려해야 숫자의 의미를 제대로 이해할 수 있다.
측정은 결국 두 지점을 정확하게 선택하는 일이다
외경과 내경은 겉으로 보기에는 서로 다른 측정처럼 느껴진다.
하지만 기본 원리를 단순하게 정리하면 공통점도 분명하다.
결국 두 지점 사이의 거리를 확인하는 일이다.
외경에서는 물체 바깥쪽의 서로 반대되는 두 표면을 선택한다.
내경에서는 구멍 안쪽의 서로 반대되는 두 표면을 선택한다.
차이는 측정해야 할 지점이 바깥에 있는지 안쪽에 있는지다.
그래서 캘리퍼스의 측정면도 서로 다른 방향으로 만들어져 있다.
이 관점에서 측정도구를 보면 복잡해 보이는 구조를 이해하기 쉬워진다.
도구의 각 부분이 ‘어떤 두 지점에 접촉하기 위해 이런 모양으로 만들어졌을까?’라고 생각해 보는 것이다.
마무리
내경과 외경은 모두 지름을 나타내지만 측정하는 표면이 서로 다르다.
외경은 물체의 바깥쪽 두 표면 사이의 거리이고, 내경은 구멍 안쪽의 두 표면 사이의 거리다.
그래서 버니어 캘리퍼스도 외경을 측정할 때는 큰 외측 조가 물체를 바깥에서 감싸고, 내경을 측정할 때는 작은 내측 조가 구멍 안에서 바깥 방향으로 벌어지도록 만들어져 있다.
그러나 측정면을 올바르게 사용하는 것만으로 모든 문제가 해결되는 것은 아니다.
원통이나 구멍이 완벽한 원이 아닐 수도 있고, 측정 위치와 방향에 따라 값이 달라질 수도 있다. 측정면이 중심을 제대로 지나지 않거나 도구가 기울어져도 원하는 지름과 다른 값이 나타날 수 있다.
따라서 원형 물체를 측정할 때는 한 번의 숫자만 확인하기보다 방향과 위치를 조금씩 바꿔 비교해 보는 것이 대상의 상태를 이해하는 데 도움이 된다.
이 과정을 직접 경험하면 자연스럽게 다음 질문이 생긴다.
‘같은 물체를 같은 도구로 측정했는데 왜 매번 숫자가 완전히 같지 않을까?’
다음 글에서는 바로 이 문제를 다룬다. 측정값이 달라지는 여러 원인을 살펴보고, 측정에서 말하는 오차가 단순히 ‘실수’와 같은 의미인지도 함께 알아볼 수 있다.
