책상 위에 종이 한 장을 놓고 연필로 정확한 직각을 그려 보려고 하면 생각보다 쉽지 않다.
가로선을 먼저 긋고 세로선을 그린다고 해도 두 선이 정확히 90도를 이루는지는 눈으로만 판단하기 어렵다. 얼핏 보기에는 반듯해 보여도 실제로 확인하면 한쪽으로 조금 기울어져 있을 수 있다.
가구나 작은 상자를 만들 때는 이런 차이가 더 분명하게 나타난다. 한 부품의 모서리가 조금만 틀어져도 다른 부품을 연결했을 때 간격이 생기거나 전체 형태가 비뚤어질 수 있기 때문이다.
이때 사용하는 대표적인 도구가 직각자다.
직각자는 이름 그대로 직각을 확인하거나 표시하는 데 사용하는 도구다. 종류에 따라 길이를 확인할 수 있는 눈금까지 표시되어 있어 일반 자와 비슷해 보이기도 한다.
하지만 두 도구의 역할에는 중요한 차이가 있다.
일반적인 자가 두 지점 사이의 거리를 확인하는 데 초점을 둔다면, 직각자는 두 방향이 서로 정확한 90도를 이루는지를 확인하는 ‘기준’의 역할까지 한다.

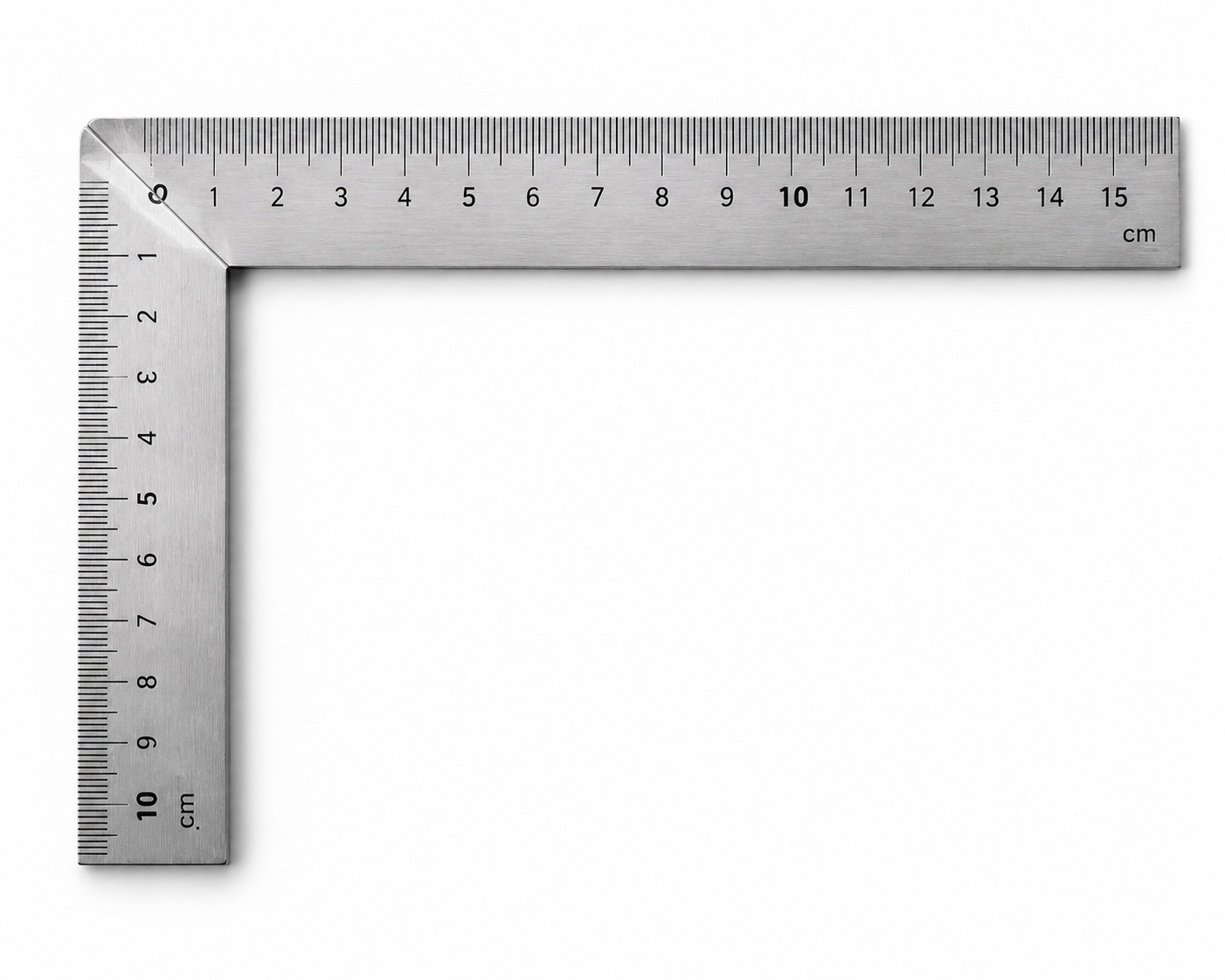

직각자는 왜 L자 모양으로 만들어질까
직각자의 가장 눈에 띄는 특징은 형태다.
대표적인 직각자는 두 부분이 서로 90도를 이루는 L자 형태로 만들어져 있다. 한쪽을 물체의 기준면에 밀착시키면 다른 한쪽이 자연스럽게 기준면과 직각인 방향을 나타낸다.
이 구조를 이해하기 위해 나무판 한 장을 잘라야 하는 상황을 생각해 볼 수 있다.
나무판의 한쪽 끝에서 10cm 떨어진 위치를 표시하는 것 자체는 일반 자로도 가능하다. 하지만 그 지점에서 판의 반대편까지 정확한 직각선을 긋는 일은 일반 자만으로는 쉽지 않다.
자를 눈대중으로 세워 선을 그으면 약간 기울어질 수 있기 때문이다.
직각자는 한쪽 면을 나무판의 가장자리에 밀착시킨 상태에서 다른 날을 따라 선을 그을 수 있다. 이때 도구 자체가 정확한 직각을 유지하고 있다면 그 선은 기준면에 대해 90도 방향을 나타내게 된다.
즉, 직각자는 각도를 숫자로 계산해서 직각을 찾는 도구라기보다 이미 만들어져 있는 90도의 형태를 기준으로 사용하는 도구라고 이해하면 쉽다.
이러한 방식은 측정도구를 바라보는 관점을 조금 넓혀 준다.
측정은 반드시 숫자를 읽는 과정만을 의미하지 않는다. 미리 정해진 형태와 비교해서 대상이 기준에 맞는지를 확인하는 것도 측정의 한 방법이기 때문이다.
일반 자와 직각자는 무엇이 다를까
일반 자와 직각자를 나란히 놓으면 공통점도 쉽게 발견할 수 있다.
두 도구 모두 길쭉한 직선 모서리를 가지고 있고 제품에 따라 mm나 cm 등의 눈금이 표시되어 있다. 선을 긋거나 길이를 확인할 수 있다는 점도 비슷하다.
차이는 도구의 핵심 목적에서 나타난다.
일반 자에서는 눈금 사이의 간격이 얼마나 정확한지가 중요하다. 10mm라고 표시된 두 지점 사이가 실제 기준과 얼마나 일치하는지가 길이 측정의 신뢰도와 연결되기 때문이다.
직각자는 여기에 또 하나의 조건이 추가된다.
두 기준면 사이의 각도가 제대로 90도를 이루고 있어야 한다.
만약 직각자의 두 부분이 미세하게 틀어져 있다면 눈금 자체에는 문제가 없어도 그 도구를 이용해 그은 선은 정확한 직각이 아닐 수 있다.
예를 들어 한쪽 기준면에 직각자를 밀착시키고 90도 방향으로 긴 선을 그었다고 생각해 보자.
도구의 각도가 아주 조금 틀어져 있다면 짧은 거리에서는 차이가 거의 눈에 띄지 않을 수 있다. 하지만 선이 길어질수록 기준 위치에서 벗어나는 정도가 커진다.
이 때문에 직각자에서는 길이 눈금뿐 아니라 ‘형태의 정확성’ 자체가 중요한 요소가 된다.
일반 자가 주로 거리를 숫자로 표현하는 도구라면, 직각자는 거리와 방향이라는 두 가지 정보를 다룰 수 있는 도구라고 볼 수 있다.
직각이 중요한 이유는 기준이 이어지기 때문이다
일상에서는 89도와 90도의 차이를 크게 의식하지 않을 수 있다.
하지만 여러 부품을 연결하는 작업에서는 작은 각도 차이가 누적될 수 있다.
간단한 사각형 액자를 만든다고 가정해 보자.
네 모서리가 제대로 맞으려면 각 부품이 의도한 방향으로 정확하게 배치되어야 한다. 한쪽 모서리의 방향이 틀어지면 반대편 부품과 맞추는 과정에서도 차이가 생길 수 있다.
선반이나 작은 상자를 조립할 때도 비슷하다.
바닥판과 옆판이 직각을 이루어야 하는 구조에서 한쪽이 기울어지면 다른 부품을 연결하면서 오차가 눈에 띄게 나타날 수 있다.
그래서 직각자는 완성된 물체를 검사할 때뿐 아니라 작업을 시작하기 위한 기준선을 만드는 데도 사용된다.
먼저 기준이 되는 면을 정하고, 그 면에 직각자를 밀착시킨 다음 직각 방향의 선을 표시한다. 이후 그 선을 기준으로 절단하거나 가공하면 다음 과정에서도 같은 기준을 이어갈 수 있다.
직접 간단한 작업을 해 보면 이 차이를 체감하기 쉽다.
눈대중으로 수직선을 그었을 때는 꽤 반듯해 보이지만 직각자를 대 보면 한쪽 끝에 작은 틈이 생기는 경우가 있다. 반대로 직각자를 기준으로 처음부터 선을 표시하면 이후의 치수 측정과 위치 표시도 훨씬 일관되게 진행할 수 있다.
결국 직각자는 단순히 ‘90도인지 검사하는 도구’가 아니라 작업 전체의 기준을 만드는 도구이기도 하다.
직각자는 어떻게 사용해야 할까
직각자의 기본적인 사용법은 복잡하지 않다.
먼저 측정하려는 물체에서 기준이 될 면이나 모서리를 정한다. 그다음 직각자의 기준 부분을 해당 면에 밀착시킨다.
여기서 ‘밀착’이 중요하다.
기준면과 직각자 사이에 틈이 생기거나 작은 이물질이 끼어 있으면 도구가 제대로 자리 잡지 못할 수 있다.
예를 들어 나무를 다루는 작업에서는 표면에 작은 톱밥이나 나무 조각이 남아 있을 수 있다. 이 상태에서 직각자를 대면 아주 작은 조각 때문에 기준면이 살짝 들릴 수 있다.
측정도구 자체가 정확하더라도 사용하는 조건 때문에 결과가 달라질 수 있는 것이다.
직각자를 이용해 완성된 모서리를 확인할 때는 기준 부분을 한쪽 면에 붙이고 다른 날이 인접한 면과 어떻게 맞는지를 살펴본다.
두 면 사이에 눈에 띄는 틈이 나타난다면 해당 모서리와 직각자의 기준이 일치하지 않는다는 것을 알 수 있다.
다만 여기서 한 가지 주의할 점이 있다.
틈이 보인다고 해서 무조건 측정 대상만 잘못되었다고 판단해서는 안 된다는 것이다.
직각자 자체의 상태도 함께 생각해야 한다.
도구가 떨어지거나 충격을 받아 변형되었거나 처음부터 정확한 직각을 이루지 않는다면 잘못된 기준을 제공할 수 있다.
측정에서 기준이 되는 도구의 상태를 확인해야 하는 이유다.
직각자가 제대로 맞는지 간단히 확인하는 방법
직각자를 사용하다 보면 ‘이 도구 자체는 정말 직각일까?’라는 궁금증이 생길 수 있다.
평평하고 곧은 기준 모서리와 종이나 판처럼 선을 그을 수 있는 평면이 있다면 비교 방식으로 상태를 살펴볼 수 있다.
먼저 직각자의 기준 부분을 곧은 모서리에 밀착시킨 뒤 날을 따라 가는 선을 하나 긋는다.
그다음 직각자를 반대 방향으로 뒤집어 같은 기준 모서리에 다시 밀착시킨다. 앞서 그은 선과 최대한 같은 시작 위치에 맞춘 뒤 다시 날의 방향을 비교한다.
두 방향이 서로 잘 맞는다면 큰 차이가 보이지 않는다.
반대로 선이 점점 벌어지는 모습이 나타난다면 직각자의 상태나 기준면, 선을 긋는 과정 등을 다시 확인해 볼 필요가 있다.
이 방법의 재미있는 점은 별도의 각도 숫자를 읽지 않는다는 것이다.
하나의 방향을 반대로 뒤집어 비교함으로써 차이를 눈에 띄게 만드는 방식이다.
다만 이러한 확인은 전문적인 교정 절차를 대신하는 것이 아니다. 정밀한 작업에서 도구의 정확도를 보증해야 한다면 해당 목적에 맞는 검사와 교정 방법이 필요하다.
생활 속에서 도구의 상태를 이해하기 위한 간단한 비교 방법 정도로 보는 것이 적절하다.
직각자에도 여러 종류가 있는 이유
‘직각자’라고 하면 모두 같은 형태일 것 같지만 실제로는 사용 목적에 따라 여러 형태가 있다.
가장 이해하기 쉬운 형태는 L자 모양의 직각자다. 두 방향이 고정되어 있어 직각을 표시하거나 확인하기 편하다.
목공 작업에서 볼 수 있는 직각자 중에는 한쪽 기준 부분이 비교적 두껍게 만들어진 제품도 있다. 이 부분을 목재의 모서리에 안정적으로 밀착시키기 위한 구조다.
또 다른 형태로는 조합형 직각자가 있다.
조합형 구조에서는 눈금자가 별도의 헤드와 결합되어 움직일 수 있어 길이 표시와 직각 확인 등 여러 작업에 활용할 수 있다. 제품의 구성에 따라 다른 각도 기준이나 부가 기능을 제공하기도 한다.
정밀한 금속 가공이나 검사 작업에서는 단순히 선을 긋기 위한 도구와 정밀하게 직각도를 확인하기 위한 도구가 구분되기도 한다.
겉모습은 비슷해 보여도 필요한 정확도와 사용 목적에 따라 제작 방식과 구조가 달라질 수 있는 것이다.
이 점은 다른 측정도구에서도 반복해서 나타난다.
가정에서 대략적인 길이를 확인하는 자와 정밀 가공 현장에서 사용하는 측정기가 같은 ‘길이 측정’이라는 목적을 가지고 있어도 요구되는 수준은 다르다.
측정도구를 볼 때는 이름만 확인하기보다 ‘어떤 작업을 위해 만들어졌는가’를 함께 살펴보는 것이 도움이 된다.
눈금이 없어도 측정도구가 될 수 있다
직각자를 살펴보면서 가장 흥미로운 부분 중 하나는 측정이라는 개념을 다시 생각하게 된다는 점이다.
우리는 흔히 측정이라고 하면 숫자를 떠올린다.
길이는 몇 mm인지, 무게는 몇 g인지, 온도는 몇 도인지를 숫자로 표현하는 것이 익숙하기 때문이다.
하지만 모든 측정이 반드시 숫자로 끝나는 것은 아니다.
어떤 대상이 미리 정해진 기준과 일치하는지를 비교하는 것도 중요한 측정 방법이다.
직각자는 대표적인 사례다.
두 면 사이의 각도를 매번 각도기로 측정해 ‘90.0도’라는 숫자를 읽지 않아도 정확하게 만들어진 직각자를 기준면에 대어 상태를 비교할 수 있다.
이러한 측정 방식을 이해하면 게이지나 수평기 같은 다른 도구를 바라볼 때도 도움이 된다.
도구가 숫자를 직접 알려주는지보다 어떤 기준을 이용해 상태를 판단하게 해주는지를 보는 것이다.
직각자를 사용할 때 생길 수 있는 작은 오차
직각자의 구조가 단순하다고 해서 언제나 같은 결과가 나오는 것은 아니다.
먼저 기준으로 삼는 물체의 모서리가 곧지 않을 수 있다.
울퉁불퉁하거나 휘어진 면에 직각자를 밀착시키면 어디를 기준으로 삼느냐에 따라 방향이 달라질 수 있다.
도구를 누르는 방법도 영향을 줄 수 있다.
직각자를 기준면에 제대로 붙이지 않고 손으로 비스듬하게 잡은 상태에서 선을 그으면 도구가 정확해도 표시된 선에는 오차가 생길 수 있다.
연필이나 표시 도구의 두께도 생각해 볼 수 있다.
정확한 위치를 표시해야 하는 작업에서는 굵은 연필선의 어느 부분을 기준으로 할 것인지가 애매해질 수 있다. 그래서 필요한 정밀도에 따라 표시 방법도 달라진다.
이러한 요소를 하나씩 살펴보면 측정 결과는 측정도구 하나만으로 결정되지 않는다는 사실을 다시 확인할 수 있다.
좋은 측정도구를 사용하는 것도 중요하지만 기준면을 정하고, 도구를 올바르게 밀착시키고, 같은 조건에서 확인하는 과정 역시 측정의 일부다.
마무리
직각자는 겉으로 보면 두 개의 자를 90도로 붙여 놓은 것처럼 단순해 보인다.
하지만 이 단순한 형태에는 중요한 측정 원리가 담겨 있다.
일반적인 자가 두 지점 사이의 거리를 숫자로 알려준다면 직각자는 미리 만들어진 90도라는 형태를 기준으로 물체의 방향과 상태를 확인한다.
따라서 직각자에서 중요한 것은 눈금의 정확성만이 아니다. 두 기준면이 얼마나 올바른 직각을 이루는지, 사용하는 동안 그 형태가 유지되고 있는지도 중요하다.
실제로 직각자를 사용해 보면 눈대중으로 ‘반듯하다’고 생각하는 것과 도구를 기준으로 확인하는 것 사이에 차이가 있다는 사실을 발견하기도 한다.
이것이 측정도구가 필요한 이유이기도 하다.
사람의 감각만으로 판단하기 어려운 상태를 일정한 기준과 비교할 수 있게 만들어 주는 것이다.
앞선 버니어 캘리퍼스와 마이크로미터에서는 작은 길이를 숫자로 읽는 방법을 살펴봤다면, 직각자에서는 형태 자체가 측정의 기준이 될 수 있다는 점을 확인할 수 있다.
다음에는 한 단계 다른 문제가 기다리고 있다.
직선으로 된 물체의 길이는 자로 비교적 쉽게 측정할 수 있지만 둥근 기둥이나 사람의 신체처럼 굽어 있는 표면의 길이는 일반적인 자를 그대로 대기 어렵다. 다음 글에서는 이러한 곡선의 길이를 어떻게 측정하는지, 유연한 줄자와 여러 측정 방법을 중심으로 살펴볼 수 있다.
FAQ:
Q1. 직각자와 일반 자의 가장 큰 차이는 무엇인가요?
일반 자는 주로 두 지점 사이의 길이를 측정하거나 직선을 긋는 데 사용한다. 직각자는 이러한 기능에 더해 기준면에 대해 90도 방향을 확인하거나 표시하는 역할을 한다. 따라서 직각자에서는 눈금뿐 아니라 두 기준 부분이 올바른 직각을 유지하고 있는지도 중요하다.
Q2. 직각자를 대었는데 틈이 보이면 물체가 무조건 틀어진 것인가요?
반드시 그렇다고 볼 수는 없다. 측정 대상의 기준면이 고르지 않거나 이물질이 끼어 있을 수도 있고 직각자 자체가 변형되었을 가능성도 있다. 먼저 기준면과 도구의 상태, 밀착 방법을 확인한 뒤 판단하는 것이 좋다.
Q3. 눈금이 없는 직각자도 측정도구라고 할 수 있나요?
직각자는 숫자로 각도를 읽지 않더라도 미리 정해진 90도라는 기준과 측정 대상을 비교하는 역할을 할 수 있다. 측정에는 값을 숫자로 읽는 방식뿐 아니라 대상이 일정한 기준과 일치하는지 비교하는 방식도 있기 때문에 눈금이 없는 직각 도구도 목적에 따라 측정과 검사에 활용될 수 있다.
