자를 이용해 물체의 길이를 재다 보면 애매한 순간이 생긴다. 물체의 끝부분이 정확히 눈금에 맞지 않고 12mm와 13mm 사이 어딘가에 걸쳐 있을 때다. 일반적인 자를 사용한다면 이 정도에서 대략적인 값을 판단하고 측정을 끝내는 경우가 많다.
하지만 기계 부품의 지름이나 작은 나사의 굵기처럼 1mm보다 작은 차이까지 확인해야 한다면 이야기가 달라진다. 일반적인 자의 눈금을 더 촘촘하게 만드는 것만으로는 읽기가 쉽지 않다.
이때 사용하는 대표적인 도구가 버니어 캘리퍼스다.

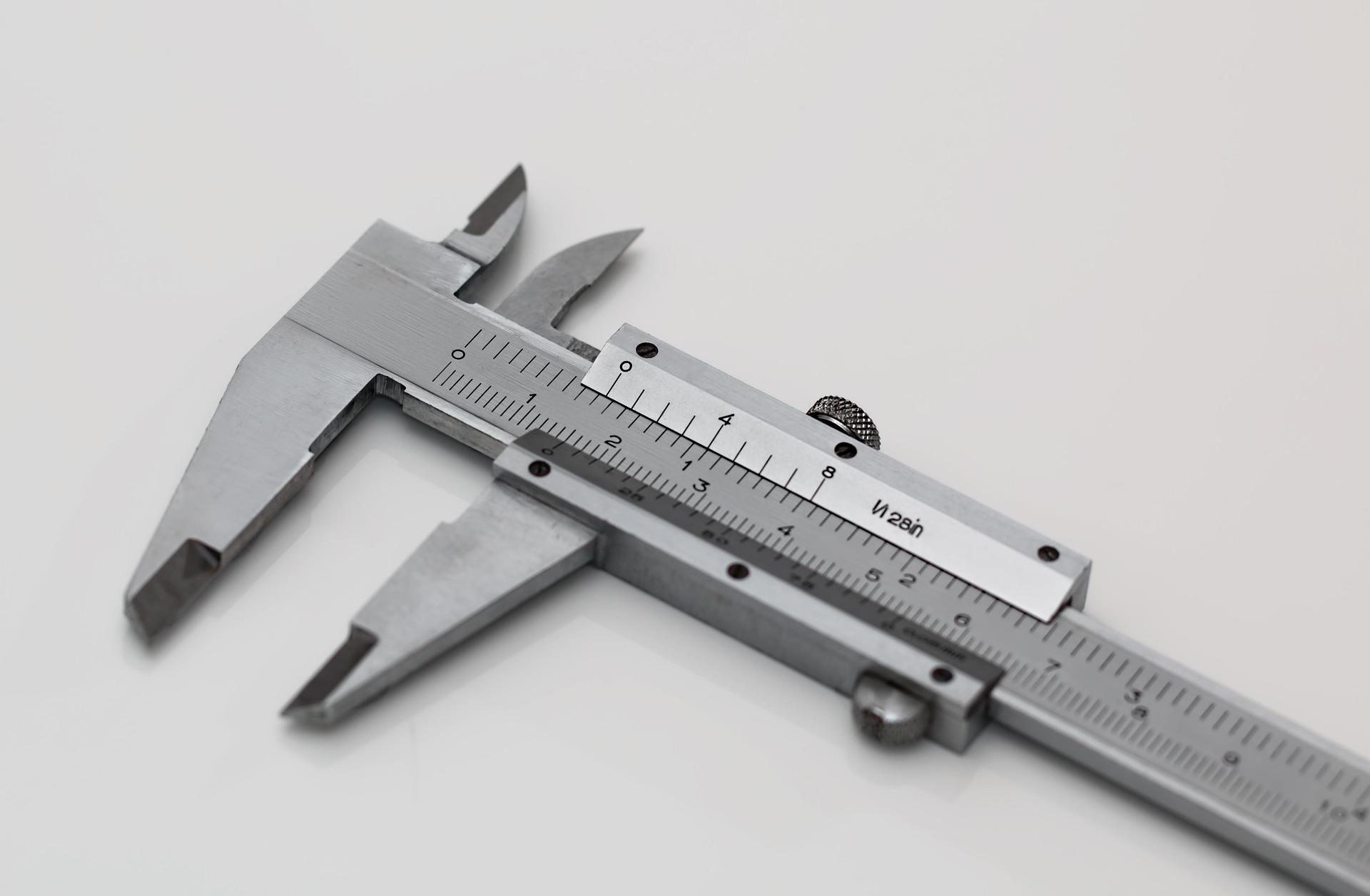

처음 버니어 캘리퍼스를 접했을 때 가장 눈에 들어오는 부분은 눈금이다. 일반 자와 비슷한 긴 눈금 옆에 또 하나의 짧은 눈금이 붙어 있기 때문이다. 게다가 이 짧은 눈금은 본체를 따라 움직인다.
처음에는 ‘눈금이 왜 두 개나 필요한가?’라는 생각이 들 수 있다. 하지만 바로 이 두 눈금의 미세한 차이를 이용하는 것이 버니어 캘리퍼스의 핵심이다.
버니어 캘리퍼스는 무엇을 측정하는 도구일까
버니어 캘리퍼스는 물체의 길이와 두께, 바깥지름, 안쪽지름, 깊이 등을 비교적 정밀하게 측정하는 도구다.
일반적인 자는 물체를 눈금 옆에 놓고 사람이 양 끝의 위치를 확인한다. 반면 캘리퍼스는 측정 대상에 두 개의 측정면을 직접 접촉시킨 뒤 그 위치를 눈금으로 읽는다.
이 차이는 생각보다 중요하다.
예를 들어 동전의 지름을 자로 측정한다고 생각해 보자. 동전은 둥글기 때문에 어느 위치가 정확한 지름인지 판단해야 한다. 또한 자와 동전 사이에 약간의 간격이 있으면 보는 방향에 따라 값이 달라 보일 수도 있다.
버니어 캘리퍼스에서는 외측 측정용 조를 동전의 양쪽에 가볍게 밀착시킬 수 있다. 두 조 사이의 거리가 바로 측정값이 되기 때문에 자를 사용할 때보다 측정 위치를 잡기가 편하다.
캘리퍼스의 구조를 살펴보면 용도에 따라 사용하는 부분도 나뉜다.
아래쪽에 있는 비교적 큰 두 개의 조는 물체의 바깥쪽 치수를 측정할 때 사용한다. 막대의 두께나 원통의 외경 등을 측정하는 부분이다.
반대로 위쪽의 작은 조는 안쪽 치수를 측정하는 데 사용한다. 원형 구멍의 안지름이나 홈의 내부 폭 등을 확인할 때 유용하다.
또 슬라이더를 움직이면 본체 끝에서 가느다란 막대가 나오는 형태의 제품이 있다. 이것은 깊이 측정용 막대다. 구멍이나 홈의 바닥까지 얼마나 깊은지 확인할 때 사용한다.
하나의 도구로 여러 종류의 치수를 측정할 수 있다는 점이 캘리퍼스의 특징이다.
두 개의 눈금이 필요한 이유
버니어 캘리퍼스를 이해하려면 먼저 본척과 버니어 눈금이라는 두 가지 눈금을 구분해야 한다.
길게 고정되어 있는 기본 눈금을 흔히 본척이라고 한다. 우리가 일반 자에서 보는 것과 비슷한 역할을 한다.
그리고 슬라이더와 함께 움직이는 짧은 눈금이 버니어 눈금이다. 부척이라고 부르기도 한다.
정밀한 값을 읽을 수 있는 비밀은 두 눈금의 간격이 아주 조금 다르다는 데 있다.
원리를 단순하게 생각해 보자.
두 개의 눈금자가 있는데 한쪽 눈금 간격과 다른 쪽 눈금 간격이 완전히 같다면, 두 눈금을 겹쳐 놓아도 특별한 정보를 얻기 어렵다. 눈금선들이 계속 같은 위치에서 만나기 때문이다.
그런데 두 눈금의 간격을 아주 조금 다르게 만들어 놓으면 상황이 달라진다.
처음에는 두 눈금의 0 위치가 일치하지만 한 칸, 두 칸 이동할수록 두 눈금선 사이의 위치 차이가 조금씩 변한다. 어느 지점에서는 특정 눈금선 두 개가 정확히 일치하게 된다.
버니어 캘리퍼스는 이 ‘어느 눈금이 일치하는가’를 이용해 본척만으로는 확인하기 어려운 작은 차이를 읽는다.
이 원리는 눈금을 무조건 작게 인쇄해서 정밀도를 높이는 방식과는 다르다.
아주 촘촘한 눈금을 한 줄로 그려 놓으면 사람이 눈으로 구별하기 어려워진다. 버니어 방식은 서로 다른 간격을 가진 두 눈금을 비교함으로써 작은 차이를 확대해서 판단할 수 있게 해준다.
실제로 버니어 캘리퍼스를 처음 사용했을 때는 본척의 숫자만 보다가 측정값을 어떻게 읽어야 하는지 혼란스러울 수 있다. 그러나 ‘본척으로 큰 값을 확인하고, 버니어 눈금으로 그 사이의 작은 값을 찾는다’고 생각하면 구조가 훨씬 단순하게 보인다.
버니어 눈금은 실제로 어떻게 읽을까
제품에 따라 눈금 구성과 최소 표시 단위가 다르기 때문에 실제 사용할 때는 해당 캘리퍼스의 눈금 사양을 먼저 확인해야 한다.
기본적인 읽기 순서는 크게 두 단계로 생각할 수 있다.
먼저 버니어 눈금의 0이 본척에서 어디까지 지나왔는지를 확인한다.
예를 들어 버니어의 0점이 본척의 24mm 눈금을 지나 25mm에는 도달하지 않은 위치에 있다고 가정해 보자. 이때 기본값은 24mm가 된다.
여기까지는 일반 자를 읽는 것과 크게 다르지 않다.
그다음 버니어 눈금의 여러 선 가운데 본척의 눈금선과 가장 정확하게 일치하는 선을 찾는다.
이 과정이 처음에는 조금 어렵다.
한 선만 바라보면 맞는 것처럼 보이는 선이 여러 개 나타날 수 있기 때문이다. 그래서 버니어 전체를 천천히 살펴보면서 본척의 선과 가장 자연스럽게 이어지는 위치를 찾는 것이 좋다.
일치하는 눈금을 찾았다면 그 값에 해당 캘리퍼스의 최소 눈금값을 적용해 세부 값을 계산한다.
예를 들어 최소 눈금값이 0.05mm인 구조에서 일치한 위치가 버니어의 네 번째 눈금이라면 0.20mm에 해당한다. 앞서 읽은 본척 값이 24mm였다면 측정값은 24.20mm가 되는 방식이다.
다만 모든 버니어 캘리퍼스가 똑같은 방식으로 눈금이 구성되는 것은 아니다. 따라서 특정 제품을 사용할 때는 눈금 한 칸이 얼마를 의미하는지 확인하지 않고 숫자만 기계적으로 읽어서는 안 된다.
이 부분을 알고 나면 버니어 캘리퍼스의 복잡해 보이는 눈금도 상당히 논리적으로 보인다.
본척은 ‘몇 mm까지 왔는지’를 알려주고, 버니어 눈금은 ‘그다음 1mm 사이에서 어느 정도 더 이동했는지’를 알려주는 역할을 하는 셈이다.
실제 측정에서는 눈금을 읽는 것만큼 사용 방법도 중요하다
측정도구는 눈금이 정밀하다고 해서 언제나 정확한 결과가 나오는 것은 아니다. 사람이 도구를 어떻게 사용하는지도 측정 결과에 영향을 준다.
버니어 캘리퍼스를 사용할 때 먼저 확인해 볼 부분은 0점이다.
아무것도 측정하지 않은 상태에서 외측 측정면을 가볍게 닫았을 때 0점이 제대로 맞는지 살펴보는 것이다. 이때 눈금이 0을 가리키지 않는다면 측정값에 영향을 줄 가능성이 있다.
측정면에 먼지나 이물질이 없는지도 확인할 필요가 있다.
아주 작은 부스러기가 측정면 사이에 끼어 있어도 정밀한 측정에서는 차이가 생길 수 있기 때문이다. 일반 자로 책상의 길이를 잴 때는 거의 신경 쓰지 않는 부분이지만, 작은 치수를 다루는 도구에서는 이런 사소한 요소도 중요해진다.
측정할 때 지나치게 강한 힘으로 조를 누르는 것도 피하는 편이 좋다.
예를 들어 비교적 부드러운 재질을 측정하면서 측정면을 강하게 밀어 넣으면 대상이 미세하게 눌릴 수 있다. 반대로 측정면이 대상에 제대로 닿지 않으면 실제보다 큰 값이 나올 수 있다.
원통형 물체의 외경을 측정할 때는 캘리퍼스가 기울어져 있지 않은지도 살펴봐야 한다.
처음 측정해 보면 같은 물체인데도 위치를 바꿀 때마다 값이 조금씩 달라지는 경우가 있다. 이런 현상이 나타났다고 해서 바로 도구가 잘못되었다고 판단하기보다는 측정 위치와 각도, 접촉 상태부터 확인해 보는 것이 좋다.
오히려 이런 경험은 측정에서 중요한 개념 하나를 알려준다.
‘정밀한 도구를 사용한다’는 것과 ‘정확한 측정을 한다’는 것은 완전히 같은 의미가 아니라는 점이다.
아날로그 버니어 캘리퍼스가 여전히 흥미로운 이유
오늘날에는 측정값이 숫자로 바로 표시되는 디지털 캘리퍼스도 쉽게 볼 수 있다.
디지털 방식은 눈금선의 일치점을 직접 찾을 필요가 없어 편리하다. 측정한 값을 빠르게 확인해야 하는 상황에서는 특히 장점이 크다.
그렇다고 아날로그 버니어 캘리퍼스의 원리가 의미를 잃은 것은 아니다.
버니어 눈금을 직접 읽어 보면 우리가 측정값을 얻는 과정 자체를 이해할 수 있기 때문이다.
일반적인 자에서는 눈금 사이에 있는 값을 사람이 대략 추정한다. 반면 버니어 캘리퍼스에서는 간격이 서로 다른 두 눈금을 비교해 더 작은 차이를 구별한다.
즉, 버니어 눈금은 단순히 숫자를 표시하는 장치가 아니라 작은 차이를 눈으로 읽을 수 있도록 만든 하나의 기계적인 아이디어라고 볼 수 있다.
이 원리를 이해하고 나면 마이크로미터 같은 다른 정밀 측정도구에도 자연스럽게 관심이 이어진다.
마이크로미터는 버니어 캘리퍼스와 생김새부터 다르고 측정값을 만들어 내는 방식에도 차이가 있다. 특히 아주 작은 회전 운동을 직선 이동으로 바꾸는 나사의 원리를 활용한다는 점이 흥미롭다.
마무리
버니어 캘리퍼스가 일반 자보다 세밀한 값을 읽을 수 있는 핵심은 단순히 눈금을 작게 만들었기 때문이 아니다.
고정된 본척과 움직이는 버니어 눈금의 간격에 미세한 차이를 만들고, 두 눈금 가운데 서로 일치하는 위치를 찾아 작은 길이 차이를 구별하는 것이 기본 원리다.
여기에 외측 측정용 조, 내측 측정용 조, 깊이 측정 막대 같은 구조를 더해 하나의 도구로 다양한 형태의 치수를 측정할 수 있도록 만들어졌다.
직접 사용해 보면 처음에는 여러 눈금 때문에 복잡하게 느껴질 수 있다. 하지만 본척에서 기본값을 읽고, 버니어에서 작은 차이를 찾는다는 순서를 익히면 작동 방식이 조금씩 눈에 들어온다.
무엇보다 버니어 캘리퍼스는 측정에서 중요한 것이 단순히 숫자를 얻는 일이 아니라는 점을 보여준다. 같은 물체라도 측정 위치와 각도, 접촉 방법에 따라 결과가 달라질 수 있기 때문이다.
다음 단계에서 살펴볼 마이크로미터는 이러한 정밀 측정을 또 다른 방식으로 해결한 도구다. 버니어가 두 눈금의 차이를 이용한다면 마이크로미터는 나사의 회전을 이용해 아주 작은 이동량을 읽어 낸다. 두 도구를 함께 살펴보면 정밀 측정도구가 서로 다른 원리로 발전해 온 과정을 비교하기 좋다.
